概述

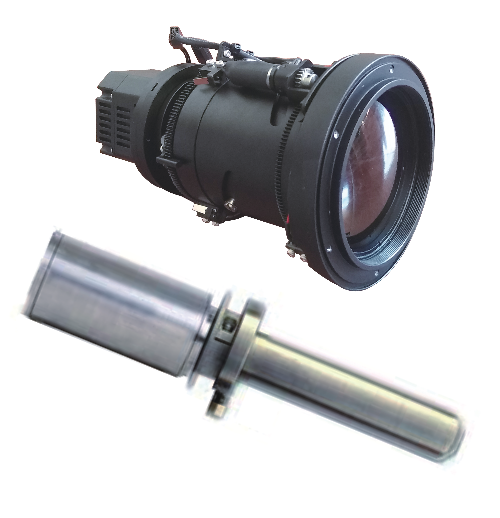

GWRXY型高温红外热像监视仪是我公司与中国科学院长春精密机械与物理研究所联合研制，专用于监视冶金、化工行业的加热炉、焦炉和电弧炉等炉膛内外装置和物料状况的一种新型工业电视系统。特制的耐高温镜头可伸进炉膛内部，远红外探测器可透过烟气、灰尘接收物体的红外辐射，经处理后形成热像图，工作人员可在集控室内通过监视器屏幕对物料状况以及电极、料管（炉管）、水冷壁、料面等有一个清晰而直观的了解。一旦出现异常情况时热像图能及时显示，有助于提高设备运行的稳定性和安全性。

技术参数

系统组成

GWRXY型高温红外热像监视仪由红外光学系统、光谱滤波、红外探测器、图像处理电路、图像传输及显示系统等组成。

工作原理

GWRXY型高温红外热像监视仪采用被动式、非接触的红外线检测与识别技术，在自然界中凡是温度高于绝对零度(-273℃)的物体都能辐射出红外线，高温红外热像监视仪接收红外热辐射转换成相应的电信号，然后经过放大和视频处理，形成可通过监视器显示的被测目标的红外热像图。红外热像以灰度或伪彩显示出来，测温型高温红外热像监视仪还可以在监视器上显示出被测物体的温度信息。

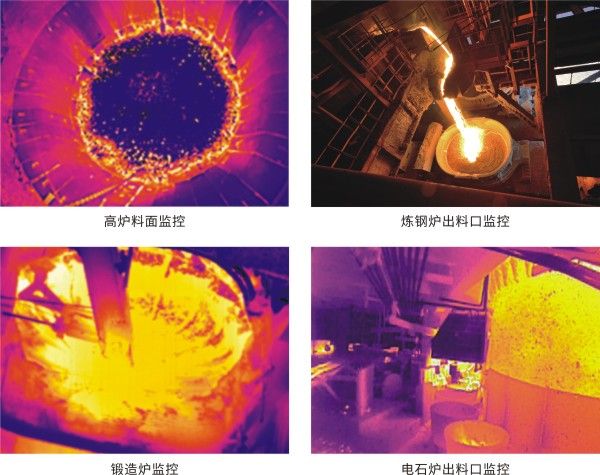

应用场景
