概述

    ZHJ-ⅢA型加热炉熄火保护装置是采用现代微电子技术，专门为确保燃气炉安全运行而设计的火焰监控装置。本装置由离子传感器在炉的燃烧器上采集信号通过导线传输到智能控制板，通过对信号的处理去控制电磁阀的开与关和声光报警，它可以监视燃烧器的燃烧状态，当被监视的燃烧器发生灭火时自动关闭电磁阀，切断燃料供给，以防出现爆炉事故，确保炉的安全运行，同时发出声光报警。系统采用进口电磁阀，野外环境适应性强，各种性能指标高，使用寿命长。

技术参数

1、离子传感器

   1）工作环境温度：≤1500℃

2、智能监控箱

   1）外形尺寸：500×400×200（高×长×厚）

   2）工作电源：AC220V±10%、50HZ

   3）功率：50VA

3、电磁阀

   1）电压：DC24V

   2）功率：20W

   3）工作环境温度：-40℃~60℃

   4）工作介质温度：-40℃~60℃

   5）工作压力：0~1.0MPa

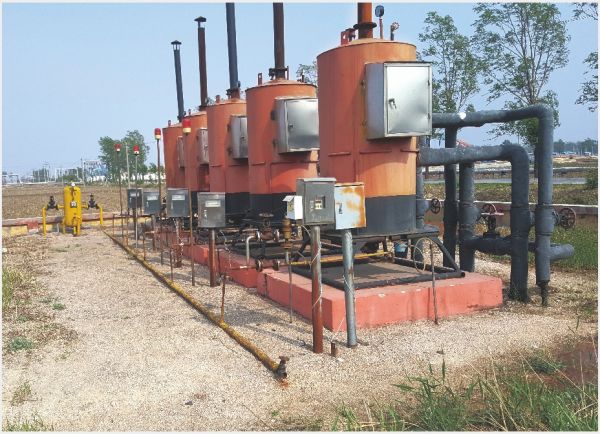

辽河油田应用现场
