概述

    QJYQ型加热炉熄火保护装置具有节约燃料运行安全的优点。为确保燃气炉的安全运行，本系统采用了单片微型计算机做为控制核心。在运行时它监视燃烧器的燃烧状态，并在仪表面板上模拟显示火焰的强弱，当燃烧器熄火时自动关闭燃料供给管路上的电磁阀，切断燃料供给，以防止出现爆炉事故，确保了加热炉的安全运行。本装置适于水套炉的使用，也可用于其它各种燃气炉窑。

组成

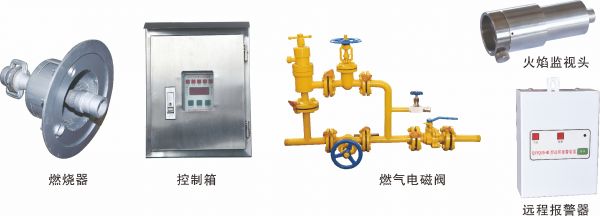

    该装置主要由燃烧器、火焰监视头、控制箱、燃气电磁阀、远程报警器组成。

技术参数

1、燃烧器

     1）燃料：天然气

     2）燃料压力：0.01~0.3MPa

     3）供热量：10~120万Kcal/h(全系列产品)

2、火焰监视头

     1）工作照度：

     2）工作环境温度：

3、控制箱

     1）工作电源：AC220V±10％、50HZ

     2）功率：40VA

     3）阀控输出：DC36V

     4） 阀控方式：有电开阀、无电关阀

     5）工作环境温度：-30~40℃

     6） 时间显示精度：1min

4、燃气电磁阀

     1）工作环境温度：-40~60℃

     2）工作介质温度：-40~60℃

     3）工作介质压力：0~1MPa（通径15~50）

　　　　　　          0.03~0.8MPa（通径65~100）

     4）工作介质：弱腐蚀性洁净气体

     5）通径：15、20、25、40、50、65、80、100

　 6）工作电压：DC36V、25W

     7）工作方式：通电开启、断电关闭

5、远程报警器

     1）工作电源：AC220V±10％、50HZ

     2）输入：干接点（闭合报警）

     3）外形尺寸：125×170×65（长×高×厚）
