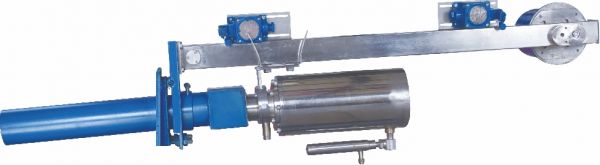

HJY-BⅢ型内窥式火焰电视监视仪是用于监视石油化工系统爆炸环境中的裂解炉、加热炉等炉膛内燃料燃烧状态的全炉膛彩色工业电视系统，本仪器也可以观察在高温状态下炉内各种物体的运行状态。用了它工作人员在集控室内可通过电视屏幕对炉膛内火焰燃烧状况及炉管等炉内被观测物体的情况有一个清晰而直观的了解。当炉内一旦出现故障时图像能及时显示，有助于安全运行。本仪器具有如下特点：

    1、伸入炉膛的部分充分考虑了耐高温性能，从材料到结构都进行了精心设计精心制造，不怕烧损。镜头耐温1300℃，圆视场90°，适用于任何照度炉。

    2、摄像镜管具有电动进退功能，便于使用与维护，当出现超温或欠压时镜管能自动退出实施保护。

    3、观测角度可做调整，从而满足了对不同部位的监视需要。

    4、摄像焦距可调整，从而满足了对远景和近景的观测要求。

    5、采用了可调换光栏，可以适应不同的火焰燃烧工况，使监视器显示画面达到较佳。

    6、摄像机采用高压仪表风进行冷却，使结构紧凑，运行可靠，寿命长且无维修量。

    7、镜管保护部分采取了特殊设计，在无压缩空气时使用低压风也可保证系统正常工作。

    8、现场电气设备均为防爆设计，防爆等级为ExdⅡBT4使系统可以在爆炸性气体环境中使用。

    本仪器体积小，重量轻，安装维护方便，运行可靠，能确保在点火及正常运行时给操作人员提供真实可靠的炉内图像，因此说是各种炉安全、经济运行不可缺少的监视仪器。

技术参数

    1、防爆标志：ExdⅡBT4

    2、视场范围；90°±5％

    3、保护罩工作环境温度：-10℃—70℃

    4、镜头部分工作温度：≤1300℃

    5、所需压缩空气

    压力：≥0.3MPa

    流量：≥0.3m3/min

    清洁度：尘埃粒径≤0.3mm

            含油量≤10mg/m3

            风温≤40℃

    6、所需电源：AC220V、50HZ、400VA

    7、导轨长度：≤1400mm（或按用户要求）
