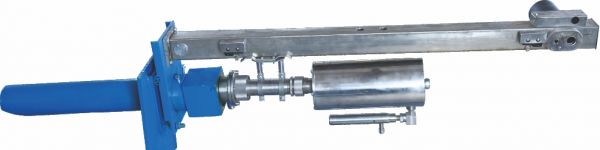

HJY-ⅢB型内窥式火焰电视监视仪（以下简称HJY）是一种监视全炉膛火焰燃烧状态的彩色工业电视系统。用了它锅炉运行人员在集控室内可通过电视屏幕对锅炉炉膛内的火焰燃烧状况有一个清晰而直观的了解，这不但对锅炉的安全运行起到了实时监控的作用，也为合理利用燃料实现经济运行打下了坚实的基础。本仪器具有如下特点：

1.伸入炉膛的部分充分考虑了耐高温性能，从材料到结构都进行了精心设计精心制造，不怕烧损。

2.摄像机的冷却保护采用了先进的技术，使结构紧凑，运行可靠，寿命长且无维修量。

3、观测角度可做调整，从而满足了对不同部位的监视。

4、摄像焦距可调整，从而满足了对远景和近景的观测要求。

5、采用了可调光栏，可以适应不同的火焰燃烧工况，使监视器显示画面达到较佳。

6.摄像镜管具有电动进退功能，便于使用与维护，当出现欠压及超温时镜管能自动退出实施保护。

7.镜管保护部分采取了特殊设计，在无压缩空气时使用低压风（锅炉一次风）也可保证系统正常工作。

    本仪器体积小，重量轻，安装维护方便，运行可靠，能确保锅炉在点火及正常运行时给操作人员提供真实可靠的炉内图像，因此说是锅炉安全，经济运行不可缺少的监视仪器。

    本仪器适用于燃煤、燃油、燃气锅炉及各种直接燃烧燃料的其它各种窑炉的全炉膛火焰监视。

技术参数

1.视场范围：90°±5％（圆视场）；

2.保护罩工作环境温度：-10℃-70℃；

3.镜头部分工作温度：≤1100℃；

4.所需气源（括号内数据为用锅炉一次风时的参数）：

①压力：≥0.3Mpa（≥2Kpa）；

②流量：≥0.3m3/min（≥1m3/min）；

③清洁度：尘埃粒径≤0.3μm；

含油量≤10mg/m3；

④温度：≤40℃；

5.所需电源：AC220V，50HZ，400VA；

6.导轨长度：≤1000mm。

三、系统构成及工作原理

    本系统主要由电动退膛装置、输像管、摄像机、控制柜、远程控制器、控风机构、监视器、保护装置及连接电缆等部分组成，电动退膛装置安装在炉外壁上，悬吊输像管及相应的单元可以自由伸进炉内或退出；输像管把炉内火焰燃烧的图像传到炉外的摄像机靶面上，由摄像机把图像传到控制室内的监视器上进行显示；保护装置及控风机构为镜管及摄像机的工作创造条件；控制柜及远程控制器可为摄像机提供工作电源并使操作人员在现场和控制室都能观察到系统的工作状态及对镜管进行伸进、退出等操作。

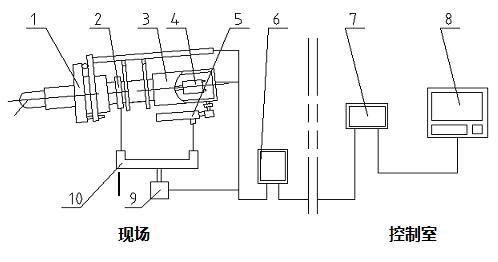

1、退膛装置 2、输像管 3、保护装置 4、摄像机 5、制冷器 6、控制柜 7、远程控制器 8、监视器 9、风压传感器 10、控风系统

系统组成示意图
