用途及特点

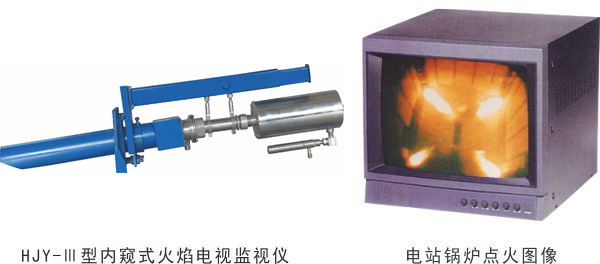

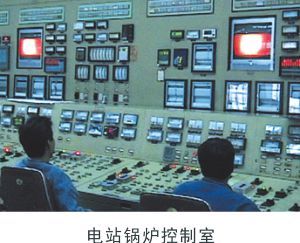

    HJY-Ⅲ型内窥式火焰电视监视仪是一种监视全炉膛火焰燃烧状态的彩色工业电视系统，可使操作者在控制室内的监视屏幕上看到炉膛内火焰的真实图像。本仪器具有如下特点：

    1、镜头由耐高温材料制成，不怕烧损。

    2、在镜管中有光栏，可调进入摄像机靶面上光的强弱，便于人眼观察。

    3、镜管末端有调焦功能，可使点火和正常运行时的图象分别达到清晰程度。

    4、摄像机保护系统采用了先进的技术，运行可靠，寿命长，不用维修。

    5、整个输像系统可上下摆角100，能将点火和正常运行时的图像中心调至与监视器的中心重合，使观察效果达到较佳。

    6、输像系统具有周向摆角功能，摆角范围为±1350（±1350相当2700加上视角900等于3600）可看到炉内的任何部位。

    7、系统具有退出功能，便于维护工作。

    本装置体积小，重量轻，运行可靠，安装维护方便，能确保锅炉在点火及正常运行突然出现异常情况时给操作者提供真实可靠的图像，是锅炉安全、经济运行不可缺少的监视仪器。

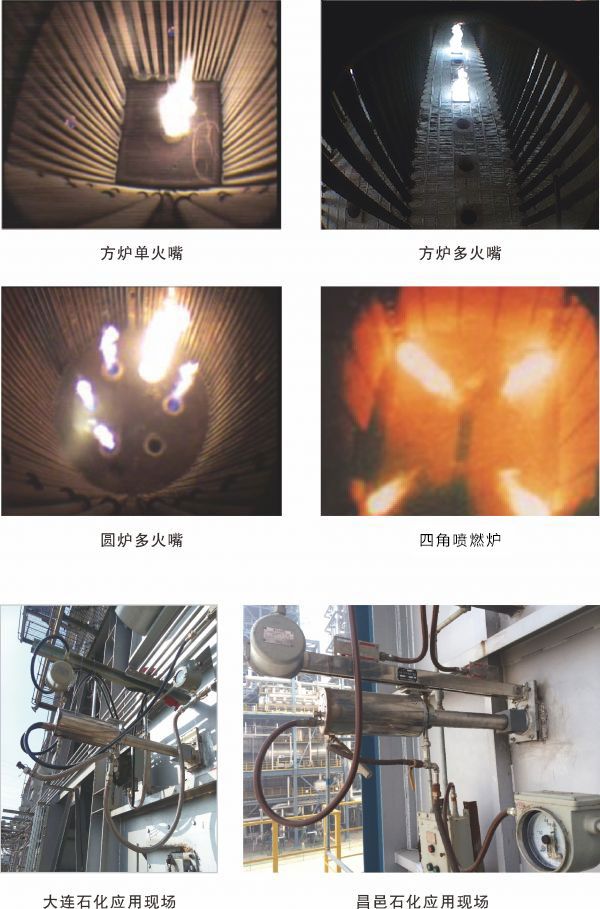

    本仪器适用于燃煤、燃油、燃气锅炉及各种直接燃烧燃料的其它窑炉的火焰监视，或物料监测。

技术参数

    1、观察视场范围900

    2、保护罩工作环境温度-100C～+700C

    3、潜望管工作环境温度：镜管前200mm允许温度≤11000C 200～400mm  允许温度≤8000C   400mm到前法兰处≤4000C

    4、仪器需用压缩空气：

   （1）压力≥0.3MPa

   （2）流量≥0.3m3/min

   （3）温度≤400C  尘埃粒径≤3μm  含油量每立方米≤10mg或压力＞2kpa   流量＞10m3/min洁净气体

    5、工作电源：交流220V  50HZ  400VA

    6、整机毛重量：50kg   净重：35kg
