一、概述

    抽油机刹车把是抽油机作业中经常使用的安全机构，关系到操作人员的生命安全以及正常作业的完成。传统的刹车装置在蹄片大量磨损后要靠调整连杆长度的方法来解决刹车蹄片与刹车轮的胀紧度，现场操作非常不方便，废工废时。我公司新研制的CSB型抽油机安全刹车补偿器增加了胀紧器组件，在蹄片磨损时无需调整连杆长度，只要对刹车把加力使胀紧器胀紧即可，操作简单方便，省时省力，提高了刹车装置的安全性和劳动生产效率。

二、CSB型抽油机安全刹车补偿器的特点

    1、安全可靠，采用环形手把避免作业时刮碰棘爪压把意外解除刹车锁造成作业人员伤亡。

    2、操作简单，在刹车时只要向后拉紧环形刹车把即完成刹车，松开刹车把后自动锁定刹车。

    3、棘齿厚重，强度高机构大，比原来刹车把的棘齿承载力强且锁紧深度大，也就使得刹车更加安全可靠。

    4、一般情况下的磨损不再需要用调整连杆长度的方法来解决，只要对刹车把加力使胀紧器胀紧即可，大大减少了维护的时间与难度。

    5、具有快拉功能，在紧急情况下刹车不需要提起棘爪解除压把，只要用手向后猛拉环形刹车把就能实现刹车。

三、CSB型抽油机安全刹车补偿器的组成及原理

    1、CSB型抽油机安全刹车补偿器的组成

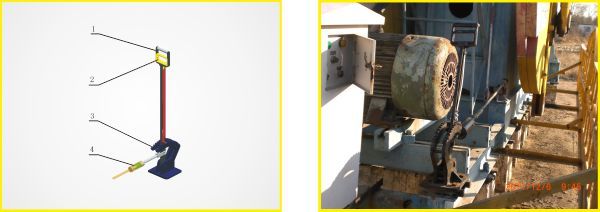

图一  CSB型抽油机安全刹车补偿器系统组成示意图

1、环形手把   2、棘爪压把   3、加强棘板   4、胀紧器

    2、CSB型抽油机安全刹车补偿器的原理

    CSB型抽油机安全刹车补偿器是利用给碟簧加一定的预紧力，预紧力的大小与刹车时的用力大小相同，碟簧的最大压缩量减去加预紧力时碟簧的压缩量为一个半补偿器的齿距。在抽油机使用过程中抽油机安全刹车补偿器的胀紧器会消除蹄片磨损带来的影响。

四、CSB型抽油机安全刹车补偿器的安装

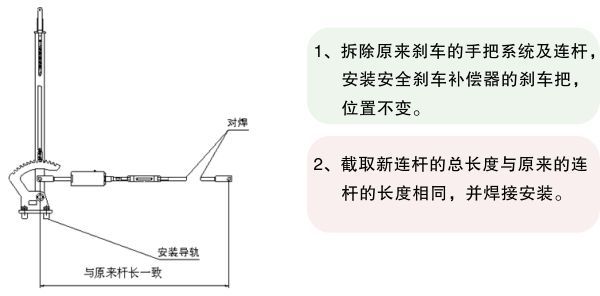

图二  CSB型抽油机安全刹车补偿器安装示意图

五、CSB型抽油机安全刹车补偿器的维修与维护

    1、每月对抽油机安全刹车补偿器进行一次维护保养，保证各部件可靠运行。

    2、定期检查各个部件，如有松动或损坏应及时维修或更换，保证胀紧器可靠工作。
