一、概述

    铁岭兴科精密仪器有限责任公司多年来一直遵循技术来源于实践服务于实践的设计理念开发产品。多年来与油田的相关部门及一线生产部门密切合作开发研制了许多适合油田实际生产需要的产品，并且在油田的生产实践中得到了广泛的应用并受到好评。CSS型抽油机刹车锁是近年来与油田合作研制的新产品，已获国家专利。抽油机安装该产品后会使操作与维修作业变得更加安全，可有效地避免溜车事故的发生。

二、CSS型抽油机刹车的分类

    根据现场的实际情况及用户的要求我公司将抽油机刹车锁分为以下两个类型：

    1、闸把式抽油机刹车锁  CSS-Ⅲ。

    2、摇把式抽油机刹车锁  CSS-IV。

    上述两种类型抽油机刹车锁可以适用于油田5型-14型抽油机。

三、CSS型抽油机刹车锁的工作原理

    CSS型抽油机刹车锁是在原有抱闸式刹车系统上增加一套锁死装置，该刹车锁采用突块与凹槽嵌入卡死的机械原理使刹车轮在刹车后完全可靠的卡死，为抽油机刹车提供了双重保险，避免了原有刹车系统在雨雪天或蹄片失效时打滑溜车现象的发生，从而确保了操作人员的安全。

四、CSS型抽油机刹车锁的主要技术参数

    1、制动允许游动量：刹车轮制动后游隙弧长≤30mm。

    2、滑杆挡块用抗剪切力52840牛顿。

    3、弹性挡销的许用抗剪切力52840牛顿。

    4、弹性挡销的极限抗剪切力360633牛顿。

    5、工作环境温度： -50℃-80℃。

五、CSS型抽油机刹车锁的特点

    1、便于安装，采用附加刹车轮不破坏原有刹车系统。

    2、操作简单，停车时扳动主刹车闸把后再扳动刹车锁闸把(CSS-Ⅲ型)或顺时针摇动摇把(CSS-Ⅳ型)直到锁死为止；启动时先解除刹车闸把(CSS-Ⅲ型)或逆时针摇动摇把(CSS-Ⅳ型)直到摇不动后再解除主刹车闸把即可。

    3、增加可靠的互锁连动机构，避免了误操作的可能性。

    4、维修简单方便。

六、CSS型抽油机刹车锁的组成

    1、闸把式抽油机刹车锁的组成

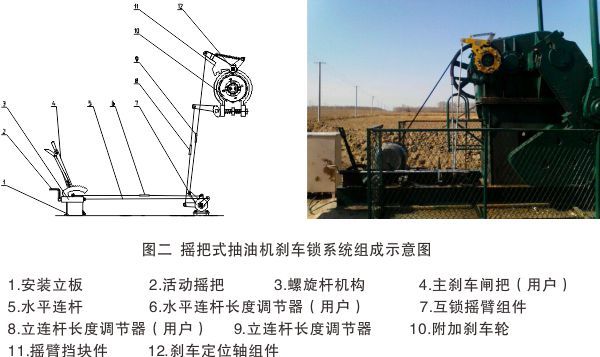

    2、摇把式抽油机刹车锁的组成
