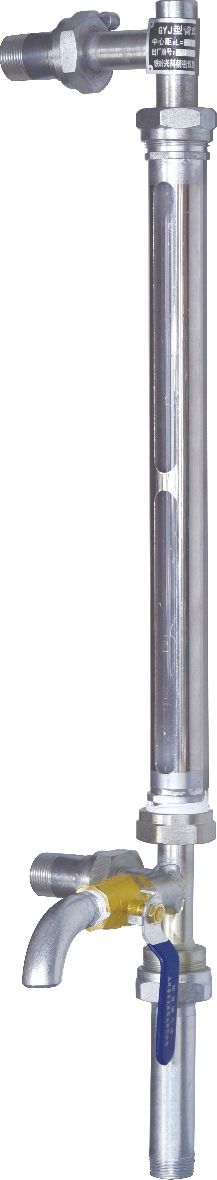

GYJ-F-II型防冻液位计是专门为油田野外加热炉开发设计的液位显示仪表。液位计中流动的介质为水，普通的液位计在冬季使用时介质会解冻而无法正常显示液位，给安全生产带来了很大隐患。我公司设计生产的防冻液位计采用电加热原理，从根本上解决了液位计在冬季无法使用的问题，保证了在冬季严寒的天气下正常观测液位。

    GYJ-F-II型防冻液位计的特点

    1、液位计本体采用不锈钢设计，外形美观、防腐蚀、经久耐用。

    2、石英玻璃管耐压高、温度特性好。

    3、采用防爆设计，防爆等级为EXdIIBT4。

    4、采用合金丝作为加热元件，热效率高、传热性能好、防干烧。

    5、采用K型热电偶作为测温元件，测温精度高、稳定性好。

    6、温控仪表具有回差设置功能，利用一组输出即可控制加热范围。

    7、加热元件采用交流12V供电，不会造成人身伤害，安全性能高。

    8、联管及排污阀采用伴热带辅助伴热。

    GYJ-F-II型防冻液位计系统组成及工作原理

    GYJ-F-II型防冻液位计主要由本体、控制箱、排污阀、加热及测温系统组成

    GYJ-F-II型防冻液位计利用连通器原理，液位计的水、汽联管分别与加热炉水、汽联管连接。通过石英玻璃管可以直观、清晰地观测到现场的液位。加热元件与测温元件采用一体化设计，放置在石项英玻璃管中，通过对温控仪表的设置可以让介质在低于设定温度值时开始加热，高于设定温度值时停止加热，保证介质流动，不结冻，降低功耗。

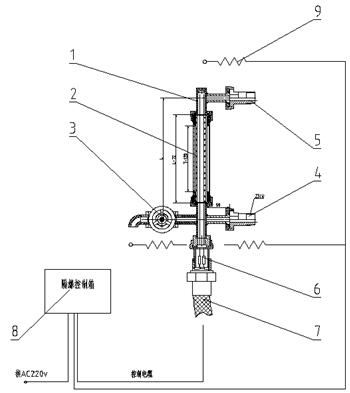

系统组成示意图

1、本体

2、石英玻璃管

3、排污阀

4、水联管

5、汽联管

6、加热、测温系统

7、挠性软管

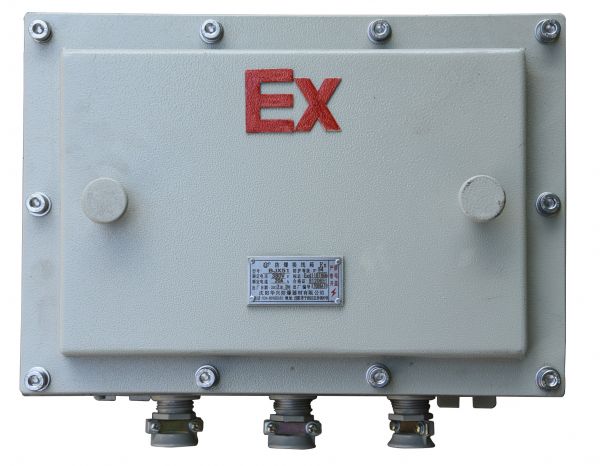

8、防爆控制箱

9、电伴热带

主要技术参数

    1、控制箱工作电源：AC220V/50W。

    2、加热元件工作电源：AC12V/40W。

    3、测温精度：0.1℃。

    4、测温范围：0～400℃。

    5、工作环境温度：－30℃～50℃。

    6、最高工作压力：4MPa。

    7、防爆等级：EXdIIBT4。
